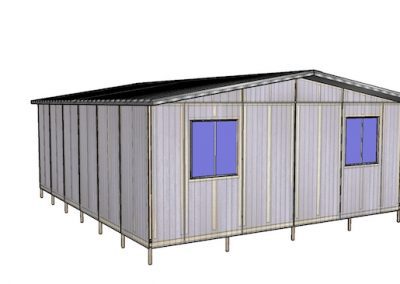

Vivienda progresiva 46 m2

• Vivienda Progresiva 46 m2: 2 Aguas, 4 puertas (2 interiores), 4 ventanas.
• Cimientos: Pilotes de madera. Rollizos de pino impregnado de 6 a 7 pulgadas, de largo 80 cm.
• Paneles de Piso: Paneles estructura pino 2”x3”. Cada uno revestido en su cara superior por placas de terciado estructural de 15 mm de espesor. En su interior cuentan con aislación de lana de vidrio de 50 mm de espesor con R100 de 122 y polietileno.
• Paneles Perimetrales: Los paneles de muro están compuestos por un bastidor de piezas de madera de pino de 2”x1”, 2”x2” y 2”x3”, revestidos en su cara interior con placas de OSB de 9,5 mm de espesor, y en su cara exterior con placas de Smartpanel de 11,1 mm de espesor y sistema de machihembrado. Las viviendas cuentan con ventanas de aluminio corredera de 1×1 m y dos puertas de MDF de 90 cm de ancho x 2 m de altura. En su parte superior los paneles van unidos por una solera de amarre de pino bruto de 1”x2”. En su interior cuentan con aislación mediante fibra de poliéster de 65mm de espesor con R100 de 116.

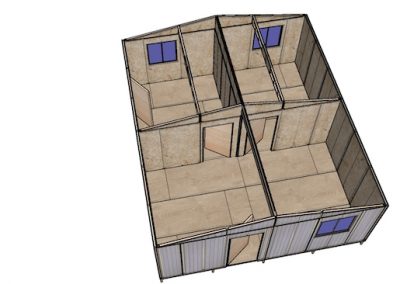

• Paneles Interiores: Los modelos de 34 y 48 metros cuadrados cuentan con paneles interiores, compuestos por bastidor de piezas de madera de pino de 2×1”, 2×2” y 2×3”, revestidos en ambas caras con placas de OSB de 9,5 mm de espesor. Estos paneles permiten dividir la superficie en 3 ambientes, contando con puertas para cada uno de ellos.
• Cubierta: La estructura de techumbre se compone de vigas conformadas de pino bruto de 2”x2” y cerchas panelizadas tipo frontones conformadas de pino bruto de 2”x2” revestidas interiormente con OSB de 9,5 mm de espesor y exteriormente con Smartpanel de 11,1 mm de espesor. Sobre esta estructura se colocan placas de cubierta prefabricadas consistentes en paneles de 4 montes con núcleo aislante de poliestireno expandido, con dos caras revestidas en acero, y espesores de 50 mm en su núcleo y 80 mm en su total considerando núcleo y monte. Estas placas de cubierta son posicionadas de manera que la cubierta se encuentre dividida a dos aguas. En el encuentro superior de la cubierta se colocan caballetes de 40 cm y entre la cubierta y los caballetes se agrega un sello tipo maxseal sobre onda con el fin de evitar filtraciones de viento.
• Terminación Exterior (Hojalatería y Cortagoteras) Entre los paneles verticales y las cerchas tipo frontones se colocan cortagoteras de 1,70 mts de largo. En la parte inferior de las ventanas los paneles están protegidos por alfeizares que vienen incorporados en el panel desde la fábrica. Adicionalmente se instalan tapacantos exteriores de Smartpanel en las esquinas y la unión central.
• Terminación Interior: En las esquinas de la vivienda y en la unión techo – muro se colocan junquillos como terminación interior.
• Kit Eléctrico: La vivienda cuenta con los materiales necesarios para la provisión básica de alumbrado y corriente. La instalación se realiza de carácter sobrepuesta.

Nota:

• Las viviendas incluyen manual de armado y todos los materiales necesarios para su instalación.

• Como recomendación se indica que la vivienda debe ser instalada en terrenos con pendientes no mayores a 5%

  para el funcionamiento correcto de los pilotes.
